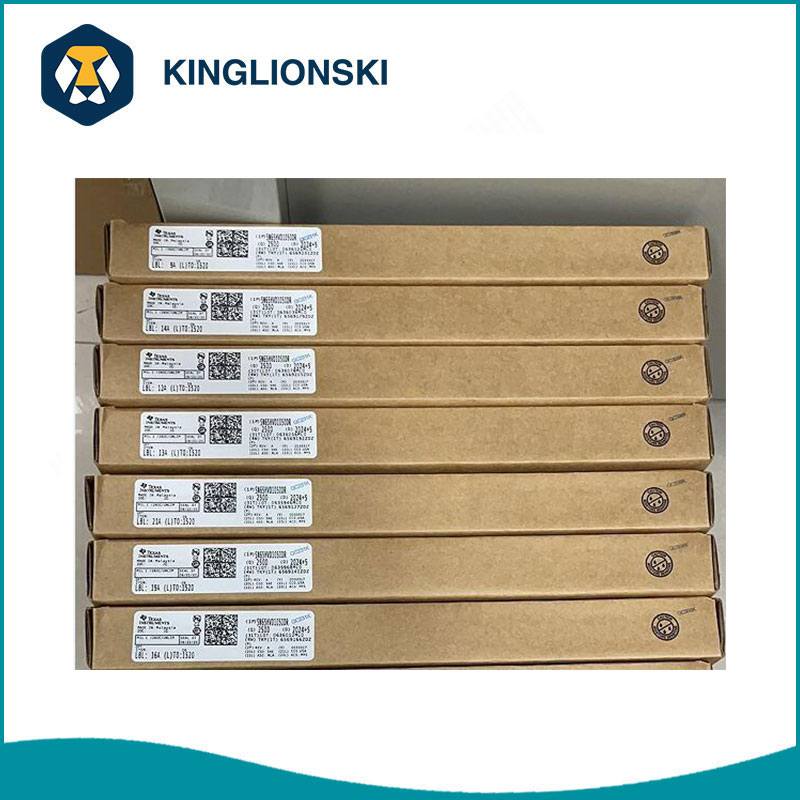

TPS79301DBVR टेक्सास इंस्ट्रूमेंट इलेक्ट्रॉनिक कंपोनेंट्स

आप Kinglionski से अनुकूलित TPS79301DBVR टेक्सास इंस्ट्रूमेंट इलेक्ट्रॉनिक कंपोनेंट्स खरीदने के लिए निश्चिंत हो सकते हैं। TPS79301DBVR, टेक्सास इंस्ट्रूमेंट्स (TI) के साथ 200-mA, लो-ड्रॉपआउट वोल्टेज नियामक से संबंधित है। LDO नियामकों के TPS793 परिवार को शोर-संवेदनशील बैटरी-संचालित उपकरणों में उपयोग के लिए अनुकूलित किया गया है। डिवाइस में बेहद कम ड्रॉपआउट वोल्टेज, उच्च पीएसआरआर, अल्ट्रालो आउटपुट शोर, कम मौन धारा (आमतौर पर 170 A), और नियामक बंद होने पर आपूर्ति धाराओं को 1 A से कम करने के लिए सक्षम-इनपुट की सुविधा है।

लो-ड्रॉपआउट (एलडीओ) कम-पावर रैखिक वोल्टेज नियामकों के टीपीएस793 परिवार में नैनोस्टार वेफर चिप स्केल में उच्च बिजली-आपूर्ति अस्वीकृति अनुपात (पीएसआरआर), अल्ट्रालो-शोर, तेज स्टार्ट-अप, और उत्कृष्ट लाइन और लोड क्षणिक प्रतिक्रियाएं शामिल हैं। और SOT23 पैकेज। नैनोस्टार पैकेजिंग एक अल्ट्रास्मॉल फुटप्रिंट के साथ-साथ एक अल्ट्रालो प्रोफाइल और पैकेज वजन देता है, जिससे ये डिवाइस पोर्टेबल एप्लिकेशन जैसे हैंडसेट और पीडीए के लिए आदर्श बन जाते हैं। परिवार में प्रत्येक उपकरण स्थिर है, आउटपुट पर एक छोटा, 2.2-μF सिरेमिक कैपेसिटर है।

TPS793 परिवार बेहद कम ड्रॉपआउट वोल्टेज (उदाहरण के लिए, 200 mA पर 112 mV, TPS79330) उत्पन्न करने के लिए एक उन्नत, मालिकाना BiCMOS निर्माण प्रक्रिया का उपयोग करता है। प्रत्येक उपकरण बहुत कम मौन धारा (170 A विशिष्ट) की खपत करते हुए तेजी से स्टार्ट-अप समय (0.001-μF बाईपास संधारित्र के साथ लगभग 50 s) प्राप्त करता है। इसके अलावा, जब डिवाइस को स्टैंडबाय मोड में रखा जाता है, तो आपूर्ति चालू 1 A से कम हो जाती है। TPS79328 0.1-μF बायपास कैपेसिटर के साथ 2.8-V आउटपुट पर लगभग 32 VRMS आउटपुट वोल्टेज शोर प्रदर्शित करता है। एनालॉग घटकों के साथ अनुप्रयोग जो शोर-संवेदनशील हैं, जैसे पोर्टेबल आरएफ इलेक्ट्रॉनिक्स, उच्च पीएसआरआर और कम शोर सुविधाओं के साथ-साथ तेज प्रतिक्रिया समय से लाभान्वित होते हैं।

उत्पाद की विशेषताएँ

टाइप	मुख्य उत्पाद विशेषताएं
टीपीएस79301डीबीवीआर	200-एमए आरएफ लो-ड्रॉपआउट नियामक सक्षम के साथ
	2.2-μF सिरेमिक कैपेसिटर के साथ स्थिर
	उच्च पीएसआरआर (70 डीबी 10 किलोहर्ट्ज़ पर)
	फास्ट स्टार्ट-अप समय (50μs)

उत्पाद व्यवहार्यता

आरएफ: वीसीओ, रिसीवर, एडीसी
ऑडियो
सेलुलर और ताररहित टेलीफोन
ब्लूटूथ®, वायरलेस लैन
हैंडहेल्ड आयोजक, पीडीए
